创新点

1. 使用 LLM 生成修复并对其进行评估的自动化框架。我们将本研究中生成的框架和工件作为开放源码提供。
2. 探索错误和 LLM 参数（模型、温度、提示），以了解如何在修复中使用 LLM。这些问题将在第五节中作为研究问题予以解答。
3. 演示如何将修复机制与漏洞检测器结合起来，形成端到端的漏洞检测和修复解决方案。

方法

数据集

1. MITRE’s CWE Examples：MITRE是一家非营利机构，它与学术界和产业界合作开发了一份 CWE（Common Waekness Enumerations） 列表，代表了硬件和软件中的漏洞类别。弱点是指数字产品的软件、固件、硬件或服务中可被恶意利用的元素。CWE 列表提供了这些元素的一般分类和归类方法，使讨论有了共同语言。它可以帮助开发人员和研究人员搜索其设计中存在的这些弱点，并比较他们用来检测其设计和产品中的漏洞的各种工具。
2. Google’s OpenTitan：OpenTitan 是一个开源项目，旨在开发一个具有 SoC 安全措施实现的硅信任根。由于 OpenTitan 没有声明的漏洞，我们通过调整不同模块中这些安全措施的 RTL 来注入漏洞。这些都是在 HDL 代码中实施的措施，可减轻对安全关键知识产权 (IP) 中资产的攻击。
3. Hack@DAC-21：这是一个用于查找片上系统 (SoC) RTL 层级漏洞的黑客马拉松。该源代码的漏洞和修复如图 3 所示。

实验

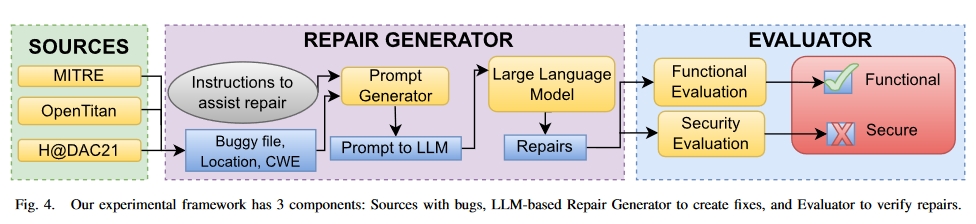

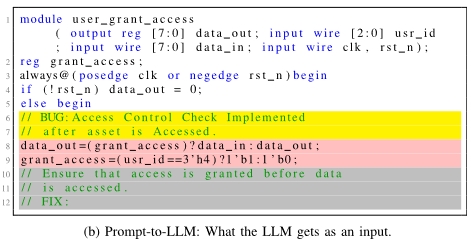

Prompt例子：

实验变量控制

Prompt：

变体 a 不提供任何帮助，并且对所有错误都是一样的。在这里，Bug instruction是”//BUG:”，Fix Instruction是”//FIX:”。其余变体的Bug instruction是对错误性质的描述。我们从 MITRE 网站汲取灵感，根据它们所代表的 CWE 对其进行了调整。这样做的目的是为了提高某些提示变体的通用性，以便修复同一 “种类/CWE “错误的不同实例。对于 10 个 CWE 中的 9 个，我们使用 CWE 的描述作为变体 b、c、d 和 e 的错误指令。我们将 CWE 1245 列为例外，因为它涵盖了大量可能出现的问题。CWE 1245 是 “硬件逻辑中的不当 FSM”，可能包括不完整的情况语句、脆弱的转换、缺失的转换、FSM 死锁、不正确的警报机制等。为便于变化 e，本说明附有一个带注释的 “概括性 “错误示例和不带注释的修复示例。这种通用化是通过使用更常见的信号名称和编码模式实现的。b 和 e 的修复指令与 a 相同。而 d 的修复指令前面则是 “描述性 “指令，即使用类似伪代码的语言来辅助修复。表 IV 显示了指令变化的组成部分。

Temperature (t)

数值越大，意味着 LLM 承担的风险越大，产生的创造性成果也越多。我们使用 t∈{0.1, 0.3.0.5, 0.7, 0.9}。

Models

使用了七个 LLM，其中五个由 OpenAI 提供，另外两个是通过和提供的开源模型。

1. gpt-3.5-turbo
2. gpt-4
3. code-davinci-001
4. code-davinci-002
5. code-cushman-001
6. CodeGen-16B-multi
7. VGen

Number of Lines Before Bug

另一个需要考虑的参数是提示准备：提供给 LLM 的现有代码行数。有些文件可能太大，无法将错误前的全部代码都发送给 LLM。因此，我们选择最少 25 行、最多 50 行的错误前代码作为提示的一部分。如果错误上方的行数超过 25 行，我们就会将足够多的行数包含到错误所在代码块的起始行。该代码块可以是 always 代码块、模块或 case 语句等。但是，如果错误太大，错误和错误之前的行可能会超过 LLM 的标记限制。这样，建议的方案就无法修复它。但在我们的工作中，我们没有遇到这个问题。

Stop Keywords

它们不包括在答复中。我们开发了一种策略，可以很好地处理这组错误。默认的停止关键字是 endmodule。

实验结果

问题 1：开箱即用的 LLM 能否修复硬件安全漏洞？

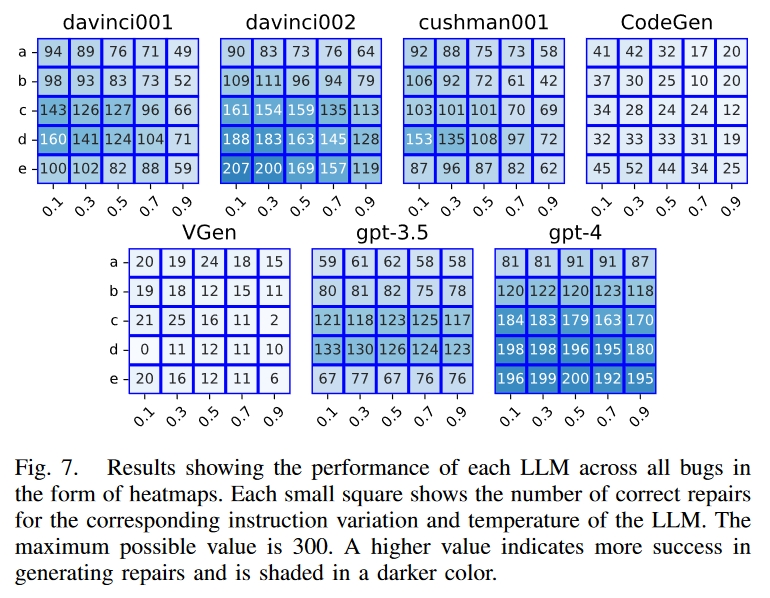

结果表明，LLM 可以修复简单的安全漏洞。在我们的数据集中，gpt-4、code-davinci-002 和 code-cushman-001 对每个漏洞都进行了至少一次成功的修复。我们总共请求了 52500 次修复，其中 15063 次正确，成功率为 28.7%。关键在于为每个 LLM 选择最佳观测参数。code-davinci-002 在变异 e、温度 0.1 时表现最佳，产生了 69% 的正确修复。5-turbo、code-davinci-001、code-cushman-001、CodeGen 和 VGen 在 (e, 0.5)、(d, 0.1)、(d, 0.1)、(d, 0.1)、(e, 0.3) 和 (c, 0.3) 条件下表现最佳，成功率分别为 67%、44%、53%、51%、17% 和 8.3%。这些 LLM 在不同错误中的表现如图 7 所示。

问题 2：提示细节有多重要？

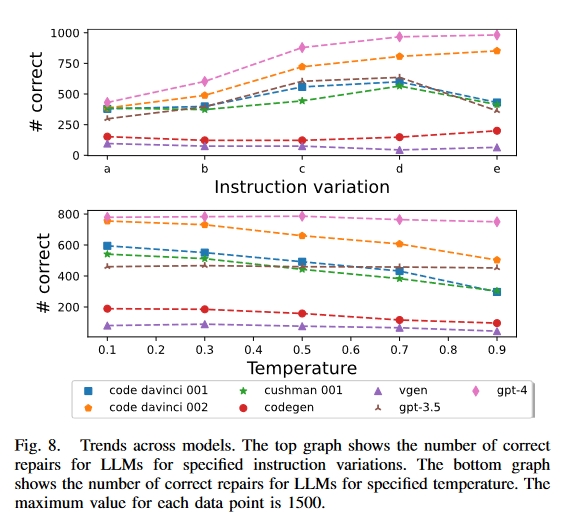

从 a 到 e 的 5 条指令变化的详细程度不断提高。如图 8 所示，除了 CodeGen 和 VGen 外，LLM 在生成修复指令时的细节越多效果越好。变式 c-e 的性能比变式 a 和 b 更好。它们在注释中的错误代码后包含了一条修复指令，从而证明了每次提示使用两条单独指令（一条在注释中的错误之前，另一条在错误之后）是正确的。在 OpenAI LLM 中，变体 d 的成功率最高，因此是我们推荐的错误修复方法。在 “伪代码”（主要使用自然语言的设计者意图）中使用修复指令的效果最好。除去 CodeGen 和 VGen 的结果（因为它们的表现很差），OpenAI 模型中 a-e 变体的成功率在每个连续变体中分别增加了 20%、41%、11% 和-14%。例如，从变体 a 到变体 b 的成功修复率提高了 20%，而从变体 b 到变体 c 的成功修复率提高了 41%。从这些数字来看，从 b 到 c 的跃升幅度最大，这说明了在提示中加入修复指令的重要性。我们还观察到，变体 e 形式的编码修复示例会降低 OpenAI LLM 的成功率。与编码示例相比，带有自然语言指导的指令效果更好。

问题 3：哪些错误可以修复？

错误 3 和 4 是最佳修复候选，成功率超过 75%。这些是来自 MITRE 的示例，信号名称表明了其预期目的。对于 “授予访问权限 “模块，需要关注的信号是连续使用的 grant_access 和 usr_id。LLM 保留了在授予访问权限前应比较 usr_id 的功能。大多数成功的修复都是翻转了阻塞赋值的顺序，或使用三元运算符将它们合并为一个赋值。同样，Trustzone Peripheral 使用的信号名称 data_in_security_level 和 rdata_security_level 也说明了它们的功能。

漏洞 5、6 和 12 最难修复，成功率小于 10%。Bug 6 是最难修复的，因为正确的情况说明要求非常具体。正确的修复需要将安全信号的所有 32 种可能性正确转换为输出安全信号的 4 种可能值。错误 5 很难修复，因为模型拒绝承认存在故障，并不断生成与错误相同的代码。在许多情况下，gpt-4 在生成代码的同时，会产生以下不同的注释：”这里没有错误，已经纠正。错误 12 是唯一一个需要删除一行而不替换作为修复的错误。错误 8 和 14 的修复难度适中，成功率超过 10%，但低于 20%。

问题 4：LLM 温度重要吗？

温度越高，LLM 的 “创造力 “越强。总的来说，图 8 显示，LLM 在较低温度下的性能较好，0.1 的温度下成功修复的次数最多。大多数 LLM 的性能随着温度的升高而降低。但对于 gpt-4 和 gpt-3.5-turbo 来说，温度似乎没有影响，无论温度如何，成功率都很稳定。其余的则在 0.1 时表现最佳。温度越低，答案的差异越小，这表明创造性较低的答案更有可能是正确的答案。

有LLMs比其他的表现更好吗？

gpt-4 LLM 性能最好，在 7500 次修复中产生了 3862 次正确修复，成功率为 51.5%。

code-davinci-002、gpt-3.5-turbo、code-davinci-001、code-cushman-001、CodeGen 和 VGen 的成功率分别为 43.4%、31.6%、30.6%、29.1%、9.9% 和 4.7%。OpenAI LLM 与 CodeGen + VGen 之间的差异是由于 CodeGen 是一个较小的 LLM，拥有 160 亿个参数，而 GPT-4 和 GPT-3 分别拥有 1.7 万亿和 1750 亿个参数（OpenAI LLM 的参数数量未公开）。虽然大型模型往往表现更好，但两者之间并非完全是线性关系。例如，虽然 code-davinci 模型和 gpt-3.5-turbo 基于相同的底层 GPT-3 模型，但 code-davinci-002 的性能比 gpt3.5-turbo 好得多。这是因为代码-davinci-002 专门针对编程应用进行了微调，而 gpt-3.5-turbo 则针对指令跟踪进行了额外的微调。我们相信，一个经过适当微调的 “足够大 “的模型将为大多数应用提供合适的基础。与直觉相反，经过微调的 VGen 性能比 CodeGen 差。code-cushman-001 略逊于 davinci LLMs，这可能是因为它的设计更快（更小），即参数更少，训练数据更少，或两者兼而有之。

总结

这项研究表明，LLM 具有修复错误的潜力。目前，需要设计者提供一些帮助，才能确定错误的位置/性质。

将来方向

1. 采用混合方法检测安全漏洞，包括衬垫、形式验证、模糊处理、故障定位和静态分析工具。在修复方面，使用 LLM 和甲骨文指导的修改算法。与只使用一种技术相比，结合使用多种技术可能会取得更好的效果。
2. 在 HDL 的基础上对 LLM 进行微调，看其性能是否有所提高。这可以提高功能代码的质量[10]。
3. 探索使用 LLMs 修复功能性错误的全部参数。该文只使用了一组在实验中表现最好的参数。
