Data-Augmentation-and-Intelligent-Fault-Diagnosis-of-Planetary-Gearbox-Using-ILoFGAN-Under-Extremely-Limited-Samples
日期: September 6th 2024, 5:24:25 am
期刊: IEEE Transactions on Reliability(IF:5.9)

引言

  1. 齿轮工具箱应用广泛，因此对其故障进行诊断非常重要。数据驱动的方法得到了很多关注，特别是基于深度学习的方法。然而，深度学习的成功很大程度上取决于训练样本的充足性。不幸的是，随着可靠性和质量的不断提高，在真实的工业场景中，机器大部分时间都在健康状态下工作，这意味着很难获得足够的故障样本。
  2. 为了应对这一挑战，研究人员相继开发了数据增强方法，如数据采样和数据生成。数据采样技术主要包括随机过采样、合成少数过采样技术和自适应合成。尽管这些方法可以合成新的故障样本，但它们专注于复制或插值技术，而没有考虑数据分布的影响，这将导致缺乏多样性。
  3. 数据生成技术旨在从原始数据中捕获特征，并生成具有相似分布的新样本。然后介绍GAN网络的各种变种以及GAN网络在故障诊断中的应用案例。
  4. 从文献中可以看出，上述各种GANs在机械故障诊断中已被相继研究。然而，在存在极其有限的故障样本的情况下，仍需要解决以下问题，以进一步提高诊断性能。
    1. 如上所述，应用于GAN中的生成器的输入大多是随机噪声或带有一些标签的随机噪声，这些噪声不能完全捕获每个训练样本的信息，并使其难以提取多样性和代表性的特征表示。
    2. 上述GAN大多生成原始的时域振动信号或频谱信号，而没有涉及提取振动信号的时间-频谱的相关性特征。
    3. 在上述研究工作中，用于训练GAN的现有故障样本数量通常每类超过20个。
  5. 描述本文的主要研究点是在极少样本的样本生成情况。
  6. 为了解决这些问题，提出了一种改进的局部融合GAN（ILoFGAN），用于在极其有限的样本下对行星齿轮箱进行数据扩充。本研究的主要贡献如下：
    1. 为了生成足够高质量和多样性的行星齿轮箱时频图，ILoFGAN用于从有限的信息中充分提取值，并融合极少数样本的局部特征。
    2. 为了帮助局部融合模块提高局部特征匹配的精度和灵活性，构造了一种嵌入多头注意力（MHA）模块的新型生成器，用于挖掘时频图中的各种关键局部特征。

相关工作-LOFGAN(local fusion GAN)

LOFGAN的思路很直观和简洁，主要分为以下几步：

假设有k张图片$X = {x_1,…,x_k}$。确定其中的一张作为base，其他的作为reference。

  1. 局部选择：在base中选择一个局部位置，区域大小由参数$\eta$确定。

  2. 局部匹配：在确定选择的是哪一部分局部特征后，计算Reference图片特征对应位置与Base图片的相似度并构建相似度矩阵：

    $\begin{equation} M^{(i, j)}=g\left(\phi_{\text {base }}^{(i)}, f_{\text {ref }}^{(j)}\right) \end{equation}$

​ 然后就可以找到与Base图片最相似的局部特征进行融合。

  1. 局部替换：对选定的局部特征，我们此时有k-1个候选可用于替换的局部特征，那就可以将所有局部表示进行融合，并且将base特征中原始的部分替换掉：

    $\begin{equation} \phi_{\text {fuse }}^{(t)}=\alpha_{\text {base }} \cdot \phi_{\text {base }}^{(t)}+\sum_{i=1, \ldots, k, i \neq \text { base }} \alpha_{i} \cdot \phi_{\text {ref }}^{(i)}(t) \end{equation}$

  2. 构建局部重构损失函数：里的局部重构就是将上述特征层面的局部融合在图像层面实现，具体来说，记录下了替换的base图片的特征位置，然后将各个位置还原映射到图片大小，这样就得到了对应位置的经过局部融合后的图片，对这一位置进行局部重构：

    $\begin{equation} \mathcal{L}{\text {local }}=|\hat{x}-\operatorname{LFM}(X, \boldsymbol{\alpha})|{1} \end{equation}$

其思路如图：

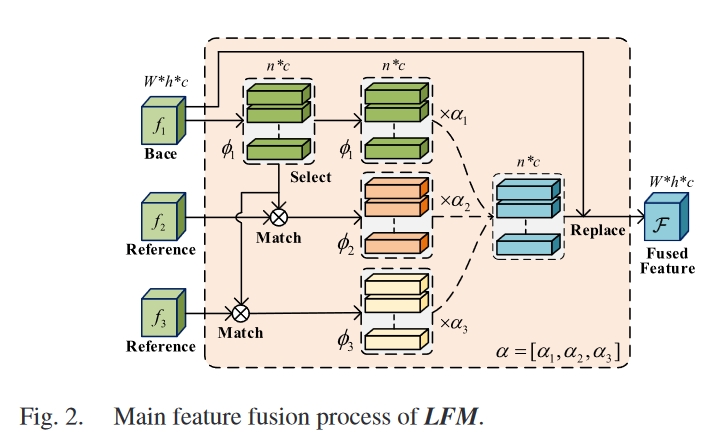

fig.2

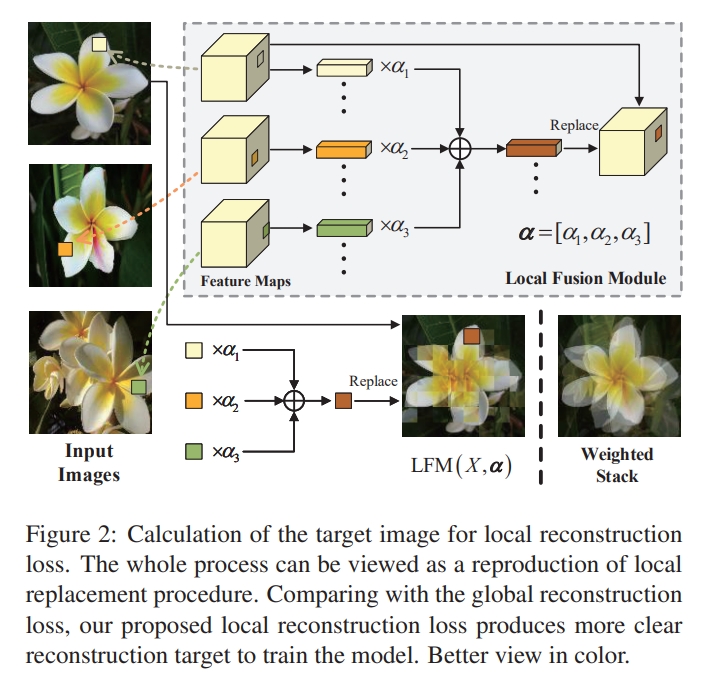

fig_LoFGAN

提出的方法

多头注意力机制约束的全新生成器

与卷积运算中局部感受域的缺陷相比，注意力机制[31]可以全局提取输入特征中任意两个位置之间的互信息。一般情况下，采用查询-键值模式来获取特征的注意力权重，以有效捕捉全局信息，用下面的函数表示：

$$\text{Attention}(Q,K,V)=\text{SoftMax}\left(\frac{QK^T}{\sqrt{d_k}}\right)V.$$

MHA机制不是在单注意力函数中使用d维查询、键和值，而是分别对查询、键、值进行e次的线性可学习映射，以获得相应的$d_k$、$d_k$和$d_v$维的向量。然后，并行计算每个线性映射结果的注意力函数，以获得$d_k$维度的输出。最后，将这些值连接在一起，并再次进行线性映射，以获得如下最终结果：

$MultiHead(Q,K,V)= Concat (head_1,…,head_e)W^O$

其中：

$headi = Attention(QW^Q_i ,KW^K_i ,VW^V_i )$

其中 $W^Q_i ∈ R^{d_{model}×d_q}$ $W^K_i ∈ R^{d_{model}×d_k}$$W^V_i ∈ R^{d_{model}×d_v}$分别表示查询、键、值和全局向量的线性投影的参数矩阵。因此，嵌入生成器的MHA模块可以同时关注来自不同位置的不同子空间信息。图3显示了MHA模块的结构。

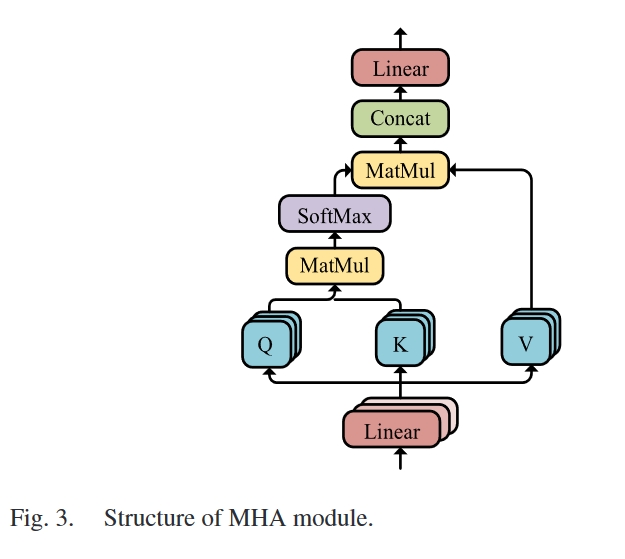

fig.3

该模型的生成器主要包括局部融合模块、编码器和解码器。编码器由一个MHA模块和六个卷积块组成。这些卷积块中的每一个都包含卷积层、Leaky校正线性单元（Leaky-ReLU）激活函数和批处理归一化（BN）层。编码器可以快速获得故障样本的全局信息，并更加关注时频图中能量分布的关键局部特征，这有助于LFM更准确地找到基本图像和参考图像之间的局部特征对应位置。此外，多头模式有助于生成器挖掘各种局部特征，使特征向量F包含更多的互信息，这有助于LFM以多种方式融合局部特征，提高生成样本的多样性。解码器的结构与编码器对称，编码器包括一个MHA模块、两个卷积块和四个上采样卷积块。因此，MHA模块使解码器能够更多地关注生成图像的关键细节，以提高相似性的质量。

ILoGFAN的训练

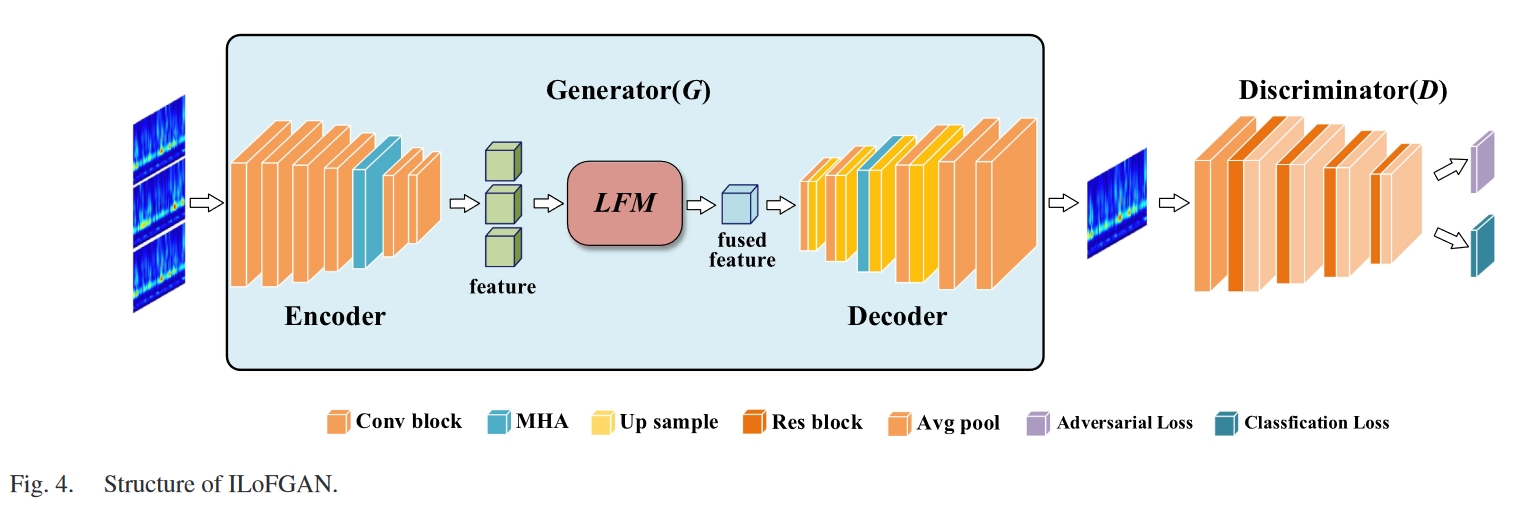

构建的ILoFGAN的结构如图所示。4，主要由生成器和鉴别器组成。鉴别器使用四个残差块作为特征提取器，其中包含两个卷积层、一个平均池化层和一个残差链路。最后，使用两个全连接层分别评估图像的真实性和分类。

fig.4

以下目标函数以及局部重建损失用于指导生成器G和鉴别器D的训练过程：

$$\begin{gathered}
\mathcal{L}{G} =\mathcal{L}{\mathrm{adv}}^{G}+\lambda_{\mathrm{cls}}^{G}\mathcal{L}{\mathrm{cls}}^{G}+\lambda{\mathrm{local}}\mathcal{L}{\mathrm{local}}^{G} \text{(7)} \
\mathcal{L}{D} =\mathcal{L}\mathrm{adv}^D+\lambda_\mathrm{cls}^D\mathcal{L}\mathrm{cls}^D (8) \
\mathcal{L}{\mathrm{adv}}^D =\max(0,1-\boldsymbol{D}(X))+\max(0,1+\boldsymbol{D}(z)) \text{(9)} \
\mathcal{L}{\mathrm{adv}}^G =-\boldsymbol{D}(z) (10) \
\mathcal{L}{\mathrm{cls}}^D =-\log P(c(X)|X) \left.\left(\begin{matrix}{11}\\end{matrix}\right.\right) \
\mathcal{L}{\mathrm{cls}}^G =-\log P(c(X)|z) \text{(12)}
\end{gathered}$$

其中X表示输入图像，$c(X)$表示图像的类别，$z=G(X,α)$表示生成的图像，$L^D_{adv}$表示鉴别器的对抗性损失，$L^G_{adv}$表示生成器的对抗性损失，$L^D_{cls}$表示鉴别器的分类损失，$L^G_{cls}$表示生成器的分类损失以及$λ^D{cls}$，$λ^G_{cls}$，和$λ_{local}$分别是相应鉴别器的分类损失、生成器的分类损失和生成器的局部重建损失的正则化参数。

所提出的故障诊断方法的框架

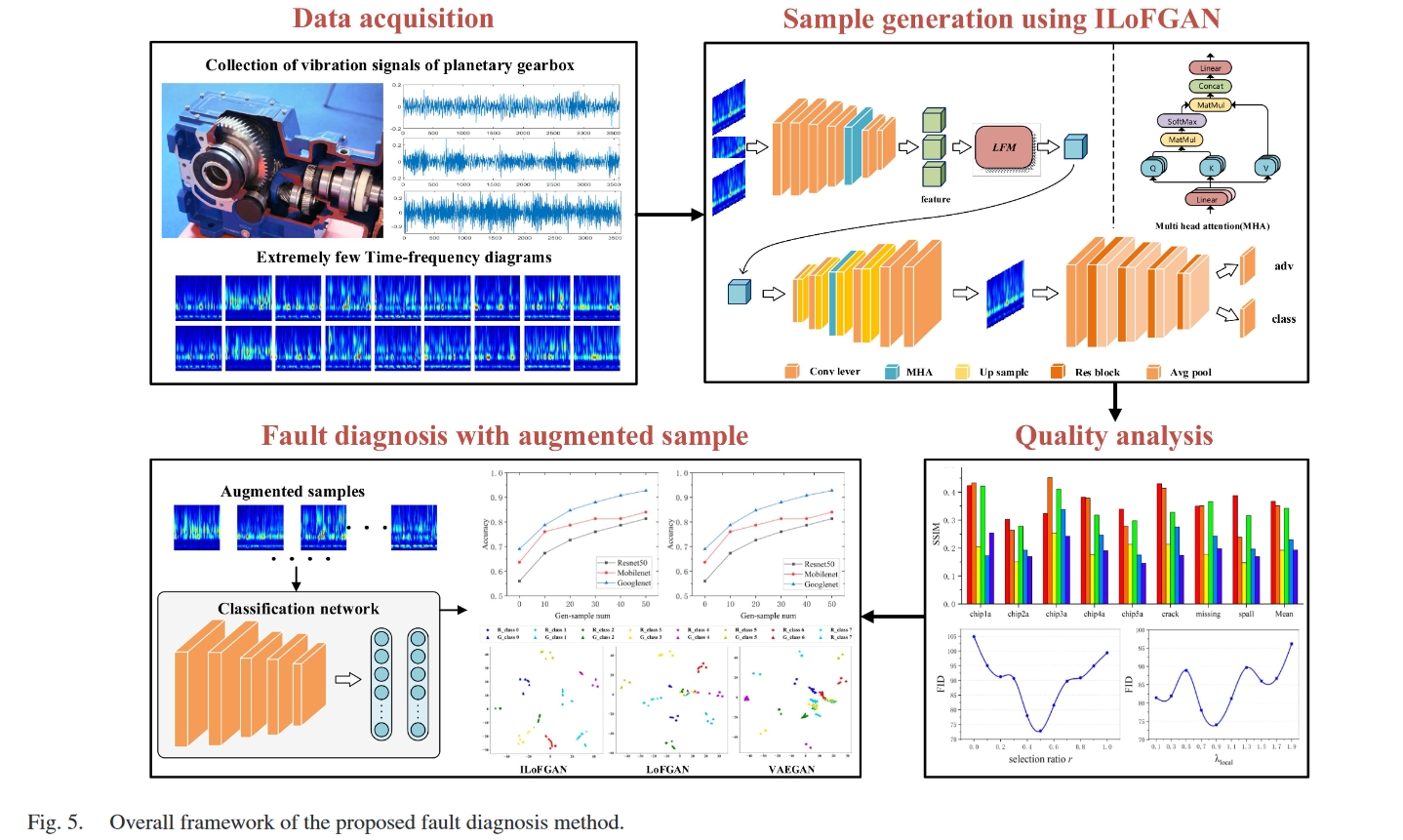

所提出的方法的框架如图5所示，主要由以下步骤组成：

  1. 获取行星齿轮箱在各种工况下的振动信号，故障类型的振动信号极少数。然后，通过连续小波变换将它们变换为相应的时频图样本。
  2. 建立ILoFGAN模型，将MHA模块嵌入生成器中，以提高生成质量。然后，用极少数的时频图训练ILoFGAN。
  3. 使用ILoFGAN经过训练的生成器为每种故障类型生成大量生成的样本。采用两个评价指标来评估生成样本的相似性和多样性。
  4. 生成的样本和原始样本被混合并输入到卷积神经网络（CNN）中，用于特征提取和故障诊断。

fig.5

实验

数据集

  1. gearbox measurements from the University of Connecticut
  2. The planetary gearbox dataset of this case was collected from the drivetrain dynamic simulator from Southeast University

对比方法

  1. LoFGAN
  2. VAEGAN
  3. WGAN_GP
  4. ACGAN
  5. DCGAN

实验结果

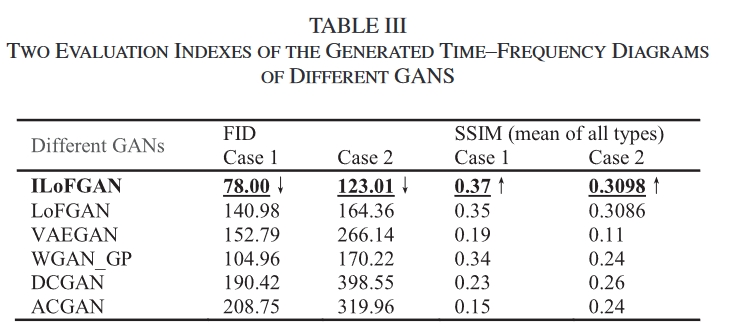

table3

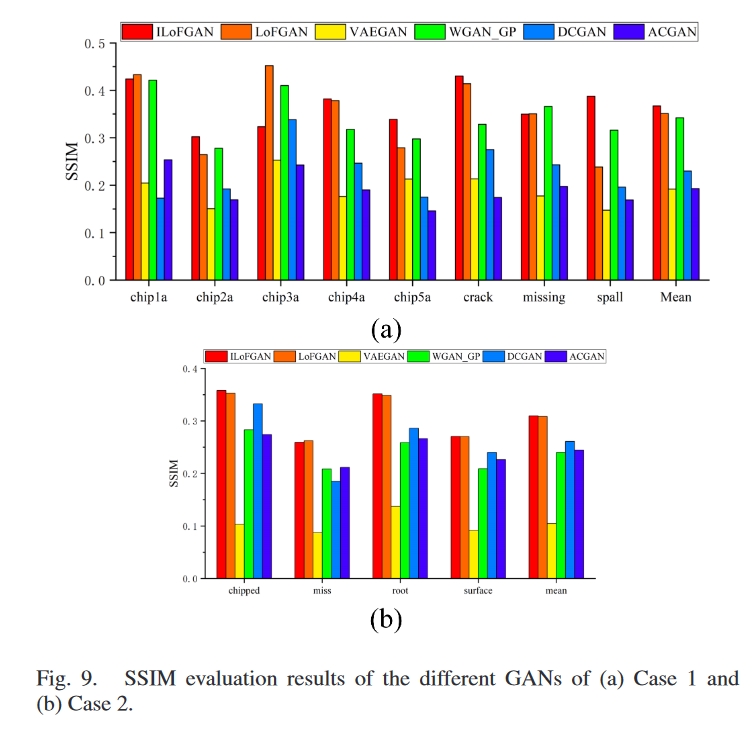

fig.9

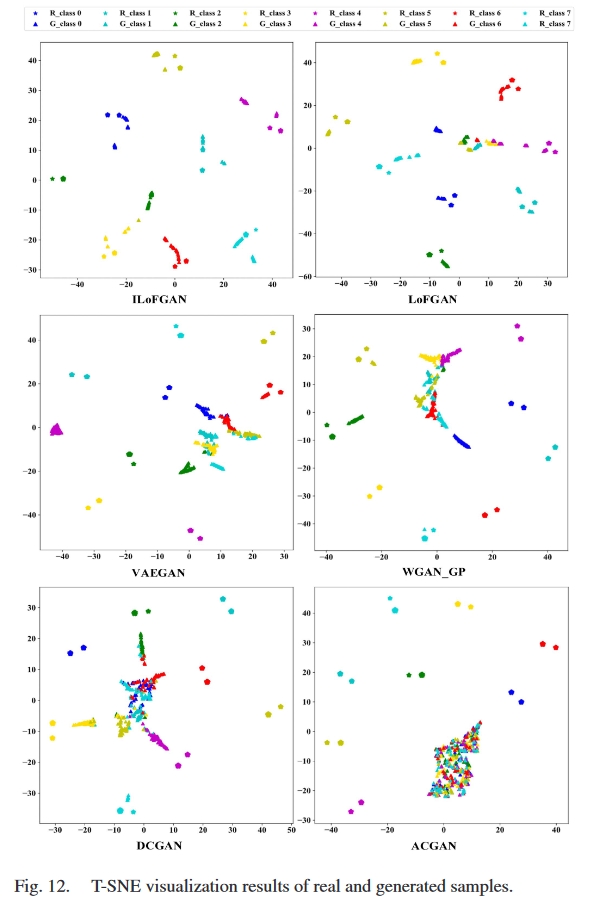

fig.12

总结

本文的创新主要在于将新的小样本生成GAN用到了机械故障诊断中，其次就是在生成器的编码器和解码器中加入了多头注意力机制。

主要还是新领域的应用。
